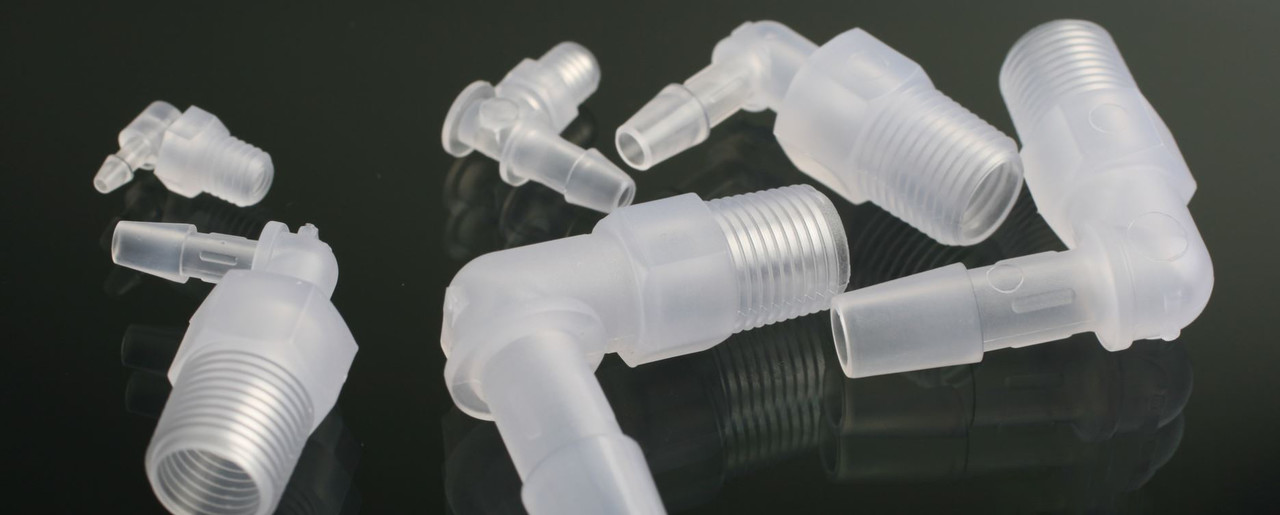

FITTING

"We connect,fit the world"

다양한 사이즈의 피팅,퀵커플링,원터치피팅

산업용,의료용 튜빙 전문 브랜드


저희 아이작 피팅 (IXAK ® Fittings)은  타사 제품과 비교하여 다음과  같은 주요 장점을 가지고 있습니다.


  • 다양한 재질, 종류,사이즈의 재고 보유 빠른 납기
  • 누수의 가능성을 사전에 차단하는 뛰어난 피팅 디자인
  • 엄격한 제품 관리에 따른 정확한 제품 추적 기능
  • 단일 발브 형식의 간편한 장착 및 탈착

피팅 재질소개(Material)


RoHS Compliant

iXAK® 에서 공급해 드리는 모든 재질은 RoHS(Restriction of Hazardous Substance Directive  - 유해물질 제한지침)의 승인을 받았습니다.

2002/95/EC RoHS 부터  2015/863 으로 개정된 RoHS3는  10대 유해물질 (카드뮴,수은, 납, 6가 크로뮴, PBBS, PBDEs, +  DEHP,BBP,DBP.DIBP)이 모든 전기·전자제품의 생산 공정에 사용 금지 또는 함유량이 제한되어야 한다는 내용을 담고 있습니다. 그 뿐만 아니라, 완구류, 레저용품 및 스포츠 용품, 그리고 자동 자판기에도 적용이 되고 있으며, 향후에는 의료 장비, 분석 제어 장비에도 적용이 될 예정입니다.

 iXAK® Fitting의 모든 품목은 해당 분야의 적용에 아무런 문제가 없습니다.


NK

Natural Kynar, -62℃~107℃까지의 가용 온도 범위, 260 psi @ 21℃. 140도에서 가압멸균이 가능합니다. USP 등급 Ⅵ의 조건 충족, 일반적으로 대부분의 산, 염, 약 염기, 할로겐화 솔벤트, 알코올, 100℃가 넘는 가스흐름, 핵 및 UV 복사, 산화제, 오존, 탈이온수와 같은 화학물질에 내성을 갖고 있음.


CVU

Polyolefin, Bisphenol-A(BPA)가 함유되지 않은 polycarbonate의 대체 재질로써 투명한 시안성을 가진 본 재질은 180℃의 고온에서도 형태의 변형이 생기지 않습니다. Autoclave 가능하며, polycarbonate와 비교하여, 뛰어난 내화학성 및 많은 횟수의 autoclave에도 재질의 변형이 오지 않습니다. 또한 gamma 및 EtO 멸균에도 적합합니다. USP Class Ⅵ 및 Eu 2002/72/EC 기준 충족 재질입니다.


HDPE

음식과 접촉하는 제품의 제조 용도로 물성이 변경되지 않은 채로 사용될 때, FDA 21 CFR 177.1520의 기준을 충족합니다. 또한, 의료용 제품과 장비분야의 용도로 다양하게 사용됨. 뛰어난 화학적 내성을 갖고 있으며, 보기에 윤이나는 흰색으로 마감 처리되었습니다. 나일론과 비교해 연질이며, 테프론과 비교해선 월등히 연질입니다.


NN, MN

Natural Nylon, -45℃~135℃까지의 가용 온도 범위, 125 psi @ 21℃. 강도와 적당한 단단함, 강한 충격에 대한 내성, 좋은 인장력이 특징. 연료, 윤활유, 그리고 많은 화학물질에 내성을 갖고 있지만 페놀이나 강산, 산화제류에 약합니다. Medical White Nylon, 본 재질은 Natural Nylon 제품을 제작하는 동일한 수지로 만들며, FDA의 승인을 받은 흰 착색제가 첨가되었습니다.


PP

Polypropylene. -22℃~65℃까지의 가용 온도 범위, 125 psi @21℃. FDA조건,  USP Class Ⅵ 필요조건, FDA 조건 등을 충족합니다.

다른 대부분의 폴리올레핀과 마찬가지로 PP는 솔벤트와 화학물질에 대한 뛰어난 내성이 있는 재질입니다.

물과 다른 무기질 환경에 대한 뛰어난 내성을 갖고 있음. 대부분의 강한 미네랄 산과 염기에 대한 내성이 있습니다. 하지만, 다른 polyolefin과 마찬가지로 산화제류에 약한 특성을 지녔습니다.

PP Polypropylene은 Animal Origin Derivative Free 레진 재질입니다. Polypropyene은 환경 스트레스로 인한 균열에 대한 내성이 있습니다.

감마 Radiation과 Ethylene Oxide를 포함한 멸균 방법도 가능합니다.  Kynar와 비교하여 더 저렴한 대안이 됩니다.


WN

White Nylon -45℃~135℃까지의 사용 온도 범위, 125 psi @ 21℃. 본 재질은 Natural Nylon과 같은  내화학성 및 물성을 갖고 있습니다. WN은 제품을 제작한 후 남은 Natural Nylon의 일부가 재활용되어 일정 부분 포함되어 있습니다. 본 재질의 피팅 역시 기존의 NP 피팅과 같은 허용 오차 및 품질 표준에 맞게 제작됩니다.





iXAK® Fitting Dimensions



Barb and Thread size (호스바브 와 쓰레드 사이즈)


사이즈
번호
적용튜브
내경
피팅
내경 A
피팅
외경 B
피팅
외경 C
011/16"0.048"(1.22)0.070"(1.78)0.098"(2.49)
023/32"0.068"(1.73)0.100"(2.54)0.135"(3.43)
031/8" 0.075"(1.91)0.125"(3.18)0.161"(4.09)
045/32"0.117"(2.97)0.160"(4.06)0.207"(5.26)
053/16"0.115"(2.92)0.180"(4.57)0.244"(6.20)
061/4"0.140"(3.56)0.250"(6.35)0.300"(7.62)
085/16"0.200"(5.08)0.313"(7.95)0.364"(9.25)
103/8"0.250"(6.35)0.375"(9.53)0.450"(11.43)
131/2"0.368"(9.35)0.500"(12.7)0.570"(14.48)
165/8"0.470"(11.94)0.625"(15.88)0.712"(18.08)
193/4"0.580"(14.73)0.750"(19.05)0.855"(21.72)
251"0.800"(20.32)1.00"(25.4)1.100"(27.94)




ixak
Thread
Thread
Length(A)
Thread
Type
Threads
Per inch
Pitch Dia.
Thread(B)
Unified National Fine (UNF Threads)
32U1/4"UNF320.1658
32T3/8"UNF Tpr32-
06U3/8"UNF280.2208
U.S. National Standard Taper Pipe Thread (NPT)
011/16"NPT270.27118
031/8"NPT270.36351
061/4"NPT180.47739
103/8"NPT180.61201
131/2"NPT140.75843
193/4"NPT140.96768
251"NPT11.501.21363
