Compression Fitting(고압용 플라스틱피팅)

Compression 피팅은  설계부터 제조까지의 모든 공정을 자체적으로 해결하기 때문에 정밀한 오차, 경쟁력 있는 가격이 특징인 JACO의 제품은 다양한 용도에 적용이 가능하도록 4가지의 재질 (Nylon, Acetal, Polypropylene, Kynar)로 공급되고 있습니다.


특.장점

• 일반적으로 다른 재질의 금속이 피팅과 결합될 때 튜브를 부식시키는 전해작용을 제거하는 훌륭한 전기 절연의 특성

• 플라스틱의 저밀도와 유연함에 기인한 기계적, 음향적 진동을 흡수하는 능력

• 피팅 내부 표면이 매끄러워 유체에 대한 태생적 낮은 저항

• 금속 피팅 제품과 비교하여, 컴팩트한 사이즈를 유지할 수 있습니다.


피팅은 1/8" ~ 7/8"의 외경 사이즈를 가진 튜브에 맞도록 Union, Bulkhead, Male과 Female Connector,Male Branch Tee, Male Run Tee, Tee Union, 및 Ferrule Nut 등의 형태와 같은 모든 일반적 형태로 공급됩니다.  밀리미터 사이즈의 피팅도 특별 주문의 경우 마찬가지로 공급이 가능합니다.

다양한 재질로 제작되기 때문에, 용도에 맞게 사용할 수 있으며  Nylon, Acetal, Polypropylene 또는 Kynar로 제작되고 있습니다.

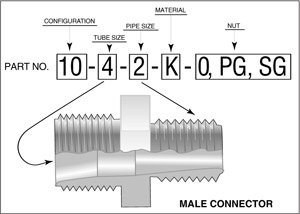

Compression 피탕 주문 방법

Compression 피팅의 제품 번호는 각각의 숫자와  알파벳 철자로 즉시 피팅의 형태와 사이즈 그리고 재질을 파악할 수 있습니다.


  •  예를 들어 제품 번호의 처음 숫자는 피팅의 형태를 알려줍니다.

10 = Male Connector

25= Female Connector

50 = Union Elbow, 등등


  • 두번째 숫자는 1/16" 씩 증가되는 튜브의 사이즈를 가리킵니다.

4 = 1/4" 외경의 튜브

8 = 1/2"" 외경의 튜브


  • 세번째 숫자는 마찬가지로 1/16"씩 증가하며 (Union 형태의 피팅처럼 필요하지 않은 경우가 아니라면)파이프의 사이즈를 의미합니다.

그 다음의 알파벳 철자는 재질을 가리킵니다.

K = Kynar

N = Nylon

P = Polypropylene

C = Celcon


  • 마지막 철자는 필요로한 너트를 의미합니다.

O = 표준 너트 - *50 psi

P.G. = 플라스틱 튜브용 Plastic Gripper - *220 psi

S.G. = 단단한 표면의 튜브에 사용되는 Stainless Steel Gripper - *220 psi


페룰 너트  : Integral Sleeve가 포함된  저압 용, 연질 튜브 *50 psi


좀 더 확실한 체결을 위해 플라스틱 튜브에 적용되는 Plastic Gripper가 포함된 *220 psi


경질의 매끄러운 표면을 가진 튜브에 사용되는 Stainless Steel Gripper가 포함된 *220 psi



Compression fitting 제품 주문정보

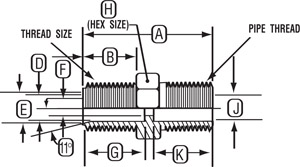

10 Male connector

Tube
O.D.
Thd.ThreadA

±1/64
B

±1/64
D
+.005/
-.010
E

F

±.010
G

±1/64
H

±1/64
J
±1/64
K
±1/64
JACO
No.
1/8"1/8"5/16-247/85/161/8".175-180.1097/167/1615/6425/6410-2-2
1/4"1/8"7/16-2063/643/81/4".330-335.17015/325/83/1615/3210-4-2
1/4"1/4"7/16-201-3/1611/321/4".330-335
.17015/325/85/1611/1610-4-4
1/4"3/8"7/16-201-3/643/81/4".330-335.17015/3213/163/843/6410-4-6
5/16"1/8"1/2-2013/85/16".380-38.5.25031/6411/161/4Thru10-5-2
5/16"1/4"1/2-201-3/163/85/16".380-385.23231/6411/165/1641/6410-5-4
3/8"1/8"5/8-201-9/6415/323/8".460-465.25019/3213/161/4Thru10-6-2
3/8"1/4"5/8-20
1-5/1629/643/8".460-465.31219/3213/165/16Thru10-6-4
3/8"3/8"5/8-20
1-11/3229/643/8".460-465.25019/3213/163/823/3210-6-6
3/8"1/2"5/8-20
1-19/3215/323/8".460-465.25019/3215/1615/3215/1610-6-8
1/2"1/8"3/4-201-15/649/161/2".590-595.25011/1615/161/4Thru10-8-2
1/2"1/4"3/4-20
1-27/649/161/2".590-595.31211/1615/165/16Thru10-8-4
1/2"3/8"3/4-20
1-15/329/161/2".590-595.37511/1615/163/8Thru10-8-6
1/2"1/2"3/4-20
1-5/89/161/2".590-595.37511/1615/1615/3257/6410-8-8
5/8"3/8"7/8-201-31/6419/325/8".715-720.37545/641-1/163/8Thru10-10-6
5/8"1/2"7/8-201-5/819/325/8".715-720.48445/641-1/1631/64Thru10-10-8
3/4"1/2"1-1/16-201-51/6443/643/4".860-865.50013/161-5/161/2Thru10-12-8
3/4"3/4"1-1/16-201-5/1643/643/4".860-865.62513/161-5/165/8Thru10-12-12
7/8"3/4"1-3/16-1623/47/8".995-1000
.6257/81-7/165/8Thru10-14-12




Reducing Unions

Tube
O.D.
Thd.ThreadF

±.010
G

±1/64
H

±1/64
L
+.005/
-.010
M

N

±1/64
Part No
1/4" - 1/8"7/16-205/16-24.10915/325/81/8".175 - .1807/16"15-4-2
5/16" - 1/4"1/2-207/16-20.17031/6411/1611/16".330 - .33515/32"15-5-4
3/8" - 1/45/8-207/16-20.17019/3213/1613/16".330 - .33515/32"15-6-4
1/2" - 3/8"3/4-205/8-20.25011/1615/1615/16".460 - .46519/32"15-8-6
5/8" - 3/8"7/8-205/8-20.25045/641-1/161-1/16".460 - .46519/32"15-10-6
5/8" - 1/2"7/8-203/4-20.37545/641-1/161-1/16".590 - .59511/16"15-10-8
7/8" - 5/8"1-3/16-167/8-20.5007/81-7/161-7/16".715 - .72045/64"15-14-10

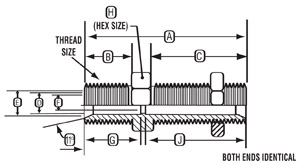

20 Bulkhead Unions

Tube
O.D.
ThreadA
±1/64
B
±1/64
C
±1/64
D
+.005/-.010
E
F
±.010
G
±1/64
H
±1/64
J
±1/64
Part
No.
1/4"7/16-201-31/6423/647/81/4.330 - .335.17015/325/831/3220-4
5/16"1/2-201-5/823/6463/645/16.380 - .385.23231/6411/161-3/3220-5
3/8"5/8-201-49/6429/641-1/643/8.460 - .465.25019/3213/161-1/820-6
1/2"3/4-201-7/835/641-3/641/2.590 - .595.37511/1615/161-9/6420-8
3/4"1-1/16-202-13/6443/641-11/323/4.860 - .865.62513/161-5/161-15/3220-12

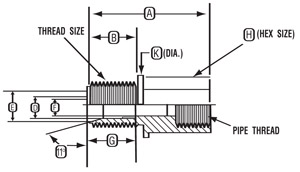

25 Female Connectors

Tube
O.D.
Pipe
Thd.
ThreadA
±1/64
B
±1/64
D
+.005/-.010
E
F
±.010
G
±1/64
H
±1/64
K
±1/64
Part
No.
1/4"1/8"7/16-2059/6423/641/4".330 - .335.17015/3243/6425/6425-4-2
1/4"1/4"7/16-201-3/323/81/4".330 - .335.17015/3251/6429/3225-4-4
5/16"1/4"1/2-201-7/3215/325/16".380 - .385.23231/643/413/1625-5-4
3/8"1/4"5/8-201-13/6429/643/8".460 - .465.2509/163/413/1625-6-4
3/8"3/8"5/8-201-7/3215/323/8".460 - .465.25019/3215/16N/A25-6-6
3/8"1/2"5/8-201-17/6415/323/8".460 - .465.25019/321-1/16N/A25-6-8
1/2"3/8"3/4-201-9/3239/641/2".590 - .595.37511/1615/16N/A25-8-6
1/2"1/2"3/4-201-9/329/161/2".590 - .595.37511/161-1/16N/A25-8-8
5/8"1/2"7/8-201-1/211/165/8".715 - .720.50045/641-1/16N/A25-10-8

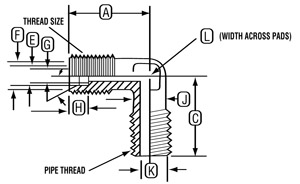

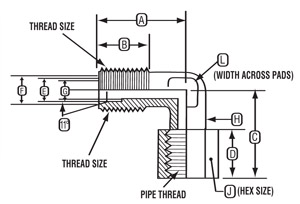

40 Male Elbows

Tube
O.D.
Pipe
Thd.
ThreadA
±1/64
C
±1/64
E
+.005/-.010
F
G
±.010
H
±1/64
J
±1/64
K
±1/64
L
±1/64
Part
No.
1/8"1/8"5/16-249/165/81/8".175 - .180.1097/161/4"13/16"1/4"40-2-2
1/4"1/8"7/16-2013/1613/161/4".330 - .335.17015/323/8"1/4"3/8"40-4-2
1/4"1/4"7/16-2013/161-1/641/4".330 - .335.21815/323/8"9/32"3/8"40-4-4
1/4"3/8"7/16-2055/641-1/321/4".330 - .335.21815/3235/64"3/8"35/64"40-4-6
5/16"1/8"1/2-2029/3229/325/16".380 - .385.23231/647/16"1/4"7/16"40-5-2
5/16"1/4"1/2-2029/321-5/645/16".380 - .385.23231/647/16"1/4"7/16"40-5-4
3/8"1/4"5/8-2015/161-1/323/8".460 - .465.25019/3237/64"5/16"37/64"40-6-4
3/8"3/8"5/8-2015/161-1/323/8".460 - .465.25019/329/16"3/8"9/16"40-6-6
1/2"1/4"3/4-201-3/321-1/81/2".590 - .595.37511/1611/16"5/16"11/16"40-8-4
1/2"3/8"3/4-201-5/641-1/81/2".590 - .595.37511/1611/16"3/8"11/16"40-8-6
1/2"1/2"3/4-201-1/161-1/41/2".590 - .595.37511/1611/16"3/8"11/16"40-8-8
5/8"3/8"7/8-201-17/641-17/645/8".715 - .720.50045/6413/16"3/8"55/64"40-10-6
5/8"1/2"7/8-201-9/321-29/645/8".715 - .720.50045/6413/16"1/2"55/64"40-10-8



45 Female Elbows

Tube
O.D.
Pipe
Thd.
ThreadA
±1/64
B
±1/64
C
±1/64
D
±1/64
E
+.005/-.010
F
G
±.010
H
±1/64
J
±1/64
I
±1/64
Part
No.
1/8"1/4"5/16-2451/647/16"31/3211/161/8".175 - .180.10923/6443/6423/6445-2-4
1/4"1/8"7/16-2013/1615/323/41/21/4".330 - .335.1703/89/163/845-4-2
1/4"1/4"7/16-2013/1615/3231/3243/641/4".330 - .335.1703/851/643/845-4-4
5/16"1/4"1/2-2015/1631/64111/165/16".380 - .385.2327/1625/327/1645-5-4
3/8"1/4"5/8-20119/321-1/6411/163/8".460 - .465.2509/1613/169/1645-6-4
3/8"3/8"5/8-2015/1619/321-1/3211/163/8".460 - .465.2509/1613/169/1645-6-6
1/2"3/8"3/4-201-1/1611/161-1/6413/161/2".590 - .595.37511/1629/3245/6445-8-6
1/2"1/2"3/4-201-1/1611/161-21/6413/161/2".590 - .595.37511/1629/3245/6445-8-8
5/8"1/2"7/8-201-25/6445/641-1/161-1/165/8".715 - .720.50013/161-1/1613/1645-10-8



50 Union & Reducing Elbows

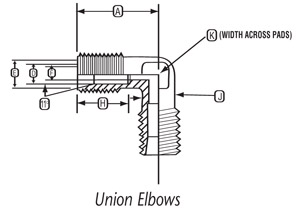

Union Elbows

Tube
O.D.
ThreadA
±1/64
D
+.005/-.010
E
F
±1/64
H
±1/64
J
±1/64
K
±1/64
Part
No.
1/4"7/16-2013/161/4".330 - .335.17015/323/83/850-4
5/16"1/2-2029/325/16".380 - .385.23231/647/167/1650-5
3/8"5/8-2015/163/8".460 - .465.25019/329/169/1650-6
1/2"3/4-201-1/161/2".590 - .595.37511/1611/1645/6450-8
5/8"7/8-201-1/45/8".715 - .720.50045/6413/1655/6450-10
3/4"1-1/161-35/643/4".860 - .865.62513/161150-12
7/8"1-3/16-161-9/167/8".995 - 1.000.7507/81-1/81-3/1650-14


Reducing Elbows

주문번호Tube
O.D.
ThreadA
±1/64
D
+.005/-.010
E
F
±1/64
H
±1/64
J
±1/64
Part
No.
 7/8" - 5/8"1-3/16-20 - 7/8-201-9/16.875.995 - 1.000.7507/8"1-1/8"50-14-10
주문번호Tube
O.D.
ThreadK
±1/64
L
+.005/-.010
MN
±.010
O
±1/64
P
±1/64
Part
No.
 7/8" - 5/8"1-3/16-20 - 7/8-201-3/16"5/8".715 - .720.5001-29/6445/6450-14-10



60 Male Branch Tees

Union Tees

Tube
O.D.
Pipe
Thd.
ThreadA
±1/64
B
±1/64
D
+.005/-.010
E
F
±1/64
G
±1/64
H
±1/64
K
±1/64
L
±1/64
M
±1/64
Part
No.
1/4"1/8"7/16-201-29/6447/641/4".330 - .335.17015/323/43/81/43/860-4-2
1/4"1/4"7/16-201-15/3247/641/4".330 - .335.17015/3259/643/85/163/860-4-4
5/16"1/4"1/2-201-39/6413/165/16".380 - .385.23231/6463/647/169/327/1660-5-4
3/8"1/4"5/8-201-15/1631/323/8".460 - .465.25019/321-1/169/165/169/1660-6-4
3/8"3/8"5/8-201-29/3261/643/8".460 - .465.25019/321-3/321/23/81/260-6-6
1/2"3/8"3/4-202-13/641-7/641/2".590 - .595.37511/161-5/3243/6425/6443/6460-8-6
1/2"1/2"3/4-202-7/321-1/81/2".590 - .595.37511/161-21/645/831/6439/6460-8-8
5/8"1/2"7/8-202-17/321-1/45/8".715 - .720.50045/641-7/1613/161/213/1606-10-8
3/4"1/2"1-1/16-203-7/641-9/163/4".860 - .865.62513/161-41/641-1/169/161-1/1660-12-8
3/4"3/4"1-1/16-203-7/641-9/163/4".860 - .965.62513/161-41/641-1/1611/161-1/1660-12-12
7/8"3/4"1-3/16-163-3/321-35/647/8".995 - 1.000.7507/81-5/81-3/1611/161-3/1660-14-12


Reducing Tees

Tube
O.D.
ThreadA
±1/64
B
±1/64
D
+.005/-.010
E
F
±1/64
G
±1/64
JACO
No.
5/8 - 3/87/8-20 - 5/8-202-17/321-17/645/8".715 - .720.50045/6470-10-6
7/8 - 5/81-3/16-16 - 7/8-203-3/321-35/647/8".995 - 1.000.7507/870-14-10
7/8 - 5/81-3/16-16 - 7/8-203-1/641-29/647/8".995 - 1.000.5007/870-14-10-10

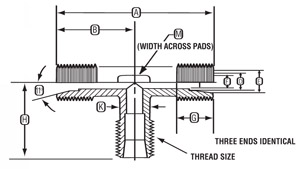

70 Union & Reducing Tees

Tube
O.D.
ThreadA
±1/64
B
±1/64
D
+.005/-.010
E
F
±1/64
G
±1/64
H
±1/64
K
±1/64
M
±1/64
Part
No.
1/8"5/16-241-1/89/161/8".175 - .180.1097/1617/321/41/470-2
1/4"7/16-201-7/1647/641/4".330 - .335.21815/3223/323/823/6470-4
5/16"1/2-201-19/3213/165/16".380 - .385.23231/6413/167/1629/6470-5
3/8"5/8-201-59/6431/323/8".460 - .465.25019/3231/3235/6435/6470-6
1/2"3/4-202-1/81-1/161/2".590 - .595.37511/161-1/1643/6411/1670-8
5/8"7/8-202-35/641-17/645/8".715 - .720.50045/641-1/443/6453/6470-10
3/4"1-1/16-203-3/321-35/643/4".860 - .865.62513/161-35/6411-1/1670-12
7/8"1-3/16-163-3/321-35/647/8".995 - 1.000.7507/81-35/641-1/81-3/1670-14

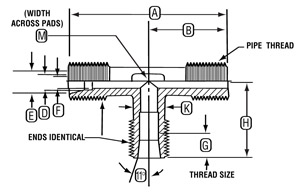

75 Male Run Tees

Tube
O.D.
Pipe
Thd.
ThreadA
±1/64
B
±1/64
D
+.005/-.010
E
F
±.010
G
±1/64
H
±1/64
K
±1/64
M
±1/64
Part
No.
1/4"1/8"7/16-201-15/323/41/4".330 - .335.17015/3247/643/823/6475-4-2
1/4"1/4"7/16-201-21/3215/161/4".330 - .335.17015/3247/643/83/875-4-4
5/16"1/4"1/2-201-3/161-1/645/16".380 - .385.23231/6413/167/167/1675-5-4
3/8"1/4"5/8-2021-3/643/8".460 - .465.25019/3231/3235/6435/6475-6-4
3/8"3/8"5/8-202-1/81-3/323/8".460 - .465.25019/3231/3237/6437/6475-6-6
1/2"3/8"3/4-202-1/41-9/641/2".590 - .595.37511/161-7/6411/1611/1675-8-6
1/2"1/2"3/4-202-1/41-9/321/2".590 - .595.37511/161-3/3221/3243/6475-8-8
5/8"1/2"7/8-202-47/641-15/325/8".715 - .720.50045/641-1/413/1613/1675-10-8
3/4"1/2"1-1/16-203-3/161-39/643/4".860 - .865.62513/161-37/6411-3/6475-12-8
3/4"3/4"1-1/16-203-3/161-5/83/4".860 - .865.62513/161-9/1611-3/6475-12-12
7/8"3/4"1-3/16-163-3/161-5/87/8".995 - 1.000.7507/81-9/161-1/81-3/1675-14-12


*각 제품은 Nylon, Celcon(Acetal), Polypropylene, Kynar로 제작 공급 가능합니다.

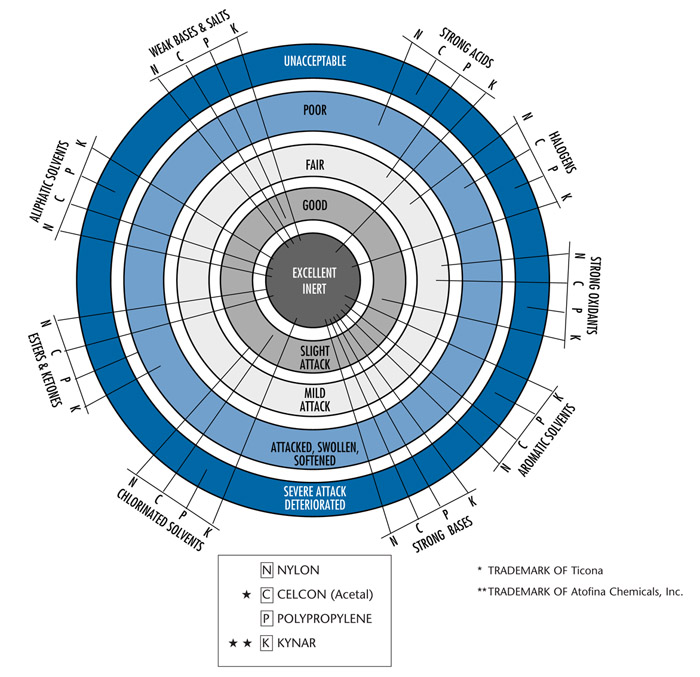

재질 선택 방법

(N) Nylon은 유기질 솔벤트와 기름 및 휘발유에 탁월한 내성을 갖고 있습니다. 고온에서도 강도가 좋습니다.

사용 온도는 -40 ~ 93°C 입니다. 고온 및 냉수 이송용에 적합하며, 오랜 야외 환경에 노출되어도 내성이 뛰어납니다. 한번 또는 반복되는 충격에도 내성이 좋습니다. 그러나, 암모니아나 붕산, 칼슘, 황산 또는 염산 이송용으로는 적합하지 않습니다. FDA 및 NSF에 등재된 재질입니다.

(C) Celcon, 또는 아세탈이라 불리는 이 재질은 넓은 온도의 범위에서 높은 인장 강도와 뛰어난 내충격성을 갖고 있습니다. 반투명의 흰색 재질로, 연속적 고온수 이송의 적용에도 영향을 받지 않으며, 금속 튜브와도 매끄럽게 연결됩니다. Celcon은 염소 농도가 1 ppm이상인 염소가 포함된 용해질에 지속적으로 노출되는  용도에의 사용에는 적합하지 않습니다. 이 재질은 대기 공기 이송 용도에선 -40 ~ 93°C의 사용 온도 범위를 갖고 있으며, 액체 이송 용도에서는 -40 ~ 82°C의  사용 온도 범위가 적용됩니다.황산, 질산, 염산을 제외한 대부분의 무기 화학물질에 내성이 있습니다. 커피나 우유, 항생제 등에 대해 USDA와 FDA에 등재되었으며, NSF에도 마찬가지로 등재되었습니다.  이 재질은 지속적으로 태양광에 노출되면 안됩니다.



(P) Polypropylene은 내화학성이 좋습니다. 이 재질은 -34 ~ 101°C의 사용 온도 범위를 갖고 있는 불투명의 흰색입니다. 대부분의 약산과 약염기에 대한 내성을 갖고 있습니다. 80°C 미만의 온도에서  지속적인 태양광에 노출되는 것도 적절한 사용 방법이 아닙니다. NSF에 등재된 재질이며, 20% 유리충진 재질이어서 경도가 향상되었습니다.


(K) Kynar(Polyvinylidene Fluoride)는 부식성이 매우 강한 용액 취급용에 뛰어난 내화학성을 갖고 있습니다.

본 재질은 -62 ~ 135°C의 사용 범위를 갖는 백색입니다. FDA와 NSF에 등재되었습니다.


CUSTOMER CENTER (문의 및 상담)

02-2060-5885

sales@tommyheco.com

WORKING HOURS

MON-FRI AM 9:00 - PM 6:00

CONTACT US

회사소개            이용약관            개인정보취급방침            이용안내

법인명(상호) : ㈜토미헤코  대표자(성명) : 박동진 사업자 등록번호 안내 : 104-86-06940

전화 : 02-2060-5885  팩스 : 02-865-7843 주소 : 04793 서울시 성동구 성수일로10길26 5층

개인정보관리책임자 : 이정환(CAREER@TOMMYHECO.COM)


Copyright © 2011 (주)토미헤코. All rights reserved.

Hosting by (주)아임웹
