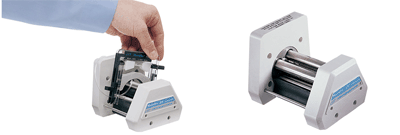

L/S® Multichannel Cartridge Pump Head



특징 및 장점

• 동시 다채널 펌프 작업이 가능합니다.

• 유량은 L/S 튜브나 microbore 튜브에 따라 채널별 0.005 ~ 1700 mL/min까지 가능합니다.

• 4개의 대용량 카트리지, 또는 8개의 소용량 카트리지 아니면 두가지의 조합으로 이용할 수 있습니다.

• 하나의 펌프 헤드에 8개의 채널이 가능합니다.

• 하나의 펌프 헤드에 하나의 카트리지를 사용할 수도 있고, 꽉 채워 사용할 수도 있습니다.

• 각각의 카트리지는 개별적으로 보정이 가능합니다.

• 하우징과 튜브 캐빗은 정밀 금형 제작됩니다.

• OEM 용도에도 쉽게 적용될 수 있습니다.


여러 종류의 드라이브에 사용 가능

• Masterflex L/S 펌프 헤드를 장착할 수 있는 대부분의 드라이브에  장작 가능합니다.


선택 기준

1. 요구되는 유량 및 튜브 사이즈

2. 필요한 채널 수

3. 여러 드라이브에 적용 가능성

튜브와 드라이브는 따로 구매하여야 합니다.


펌프 하우징 사양

금형 Polysulfone 몸체

• 범용 용도

• 헤드 지원을 위해 보정 가능용 일정 길이가 지원됩니다.


롤러/로터 사양

07519-06용 300-시리즈 스테인레스 철

07519-15용양극 산화처리 알루미늄

• 범용 용도

• Buna N로 차페된 볼 베어링 구조

• 600rpm까지 지속적으로 사용 가능합니다.


카트리지 사양

Polycarbonate and Glass-Filled Nylon

• 추가 장비가 필요 없으며, 기계적으로 안정적입니다.

• 양극 산화 처리된 알루미늄 교합 노브

접선 교합

• 이송 성능이 더 좋아집니다.

• ±5% 정도의 정밀 유량 이송이 가능합니다.

• 각각의 순환 방양에서 유량 이송 특성이 사실상 동일합니다.

• 자가 공급/더 높은 압력에 맞게 교합을 증가시킬 수 있습니다.

• 튜브의 수명을 연장하기 위해 교합을 줄일 수 있습니다.

• 참고용 세트  교합을 위해 카트리지에 인덱스용 자가 있습니다.

• Microbore와 Masterflex L/S Precision 튜브 사이즈 모두 사용 가능합니다.


주문 정보

파트 넘버사용가능한 카트리지의 최대 수기어 감소드라이브 최대 속도
3개 롤러 펌프 헤드


07519-05Large 4개 Small 8개1:1600
4개 롤러 펌프 헤드


07519-06Large 4개 Small 8개1:1600


카트리지

파트 넘버사용 가능 튜브 사이즈
Large 카트리지
07519-70MasterFlex L/S 14, 16, 25, 17
Small 카트리지
07519-80Microbore two-stop 튜브 세트 (내경0.89mm 보다 큰) 또는 L/S 13, 14
