Fitting & Connector

HOME  >  Fitting&Connecter  >  Quick Coupling  >  40 Series  >  40AC Coupling

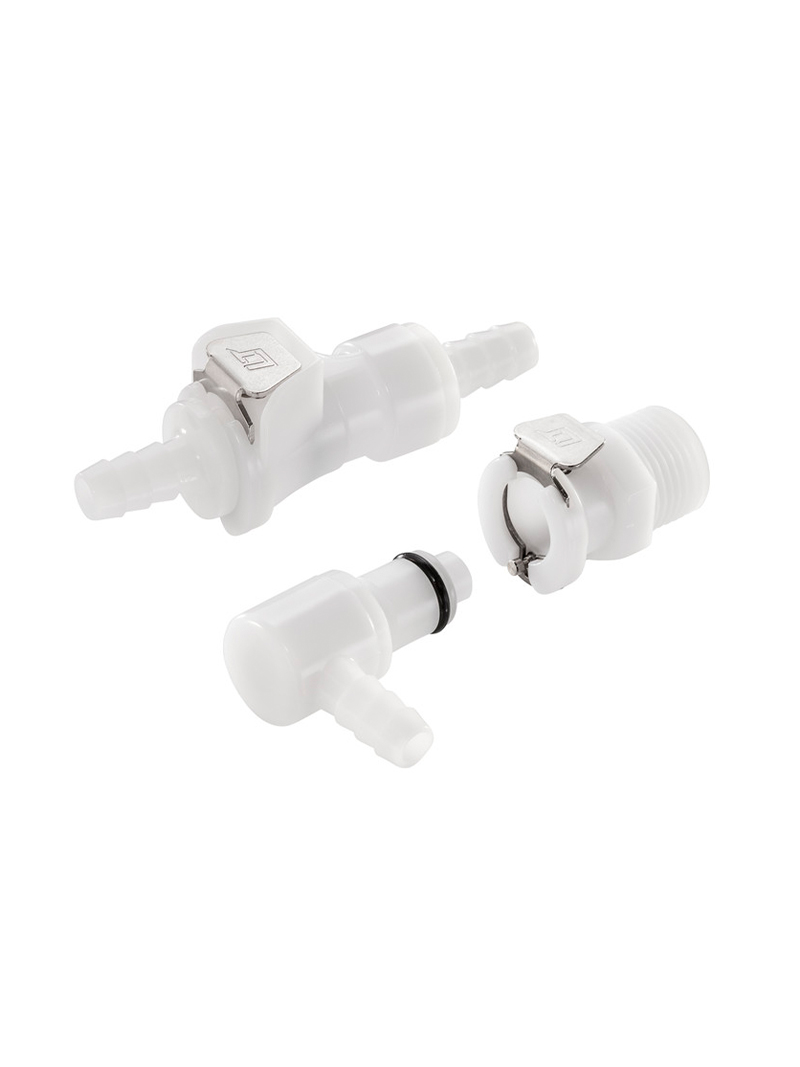

40AC Coupling
 40 Series - 1/4" Flow Size

1/4" 유량의 범용 커플링은 내구성이 좋은 내추럴 아세탈(POM) 열가소성 플라스틱으로 제작됩니다.


40AC Coupling은 한손으로 사용이 가능한 엄지 누르개 형태의 분리가 가능합니다. 이 커플링은 밸브를 사용하거나 사용하지 않은 조합으로 공급이 가능합니다.


모든 40AC 커플링은 40PP 및 40CB 시리즈 커플링과 상호 체결이 가능하며 다른 비슷한 엄지누르개 타입의 커플링과도 서로 상호 체결이 가능합니다.

ㅣ성능범위 & 재질 및 구조

40AC Coupling

성능 범위
작동 압력
진공에서 120psi(8.3bar)까지
온도
-40°C ~ 82°
유량 용량
1/4"
 재질 및 구조
몸통과 끝단
아세탈 (POM)
내부 밸브
아세탈 (POM)
내부 밸브 스프링
316 스테인레스 철
오링
FDA 및 NSF 등급의 Buna-N (다른 재질 사용 가능)
엄지 누르개
스테인레스 철
외부 스프링 및 핀
스테인레스 철

ㅣ공기 & 물 유량

40AC 공기유량
40AC   물유량


Q = 분당 갤런 단위 유량

Cv = 평균 유량

ΔP =  커플링 통과 압력 차

S = 액체의 비중


* 유량의 범위

아래 데이터는 LinkTech 커플링의 액체 유량을 나타냅니다. 각각의 커플링 조합은 실온(21°C)에서 테스트 되었습니다.

40AC Series Coupling - Cv 값


Socket
40ACV-PB2-04
40AC-PB2-04
40ACV-PB2-06
40AC-PB2-06
40ACV-PB9-04
40AC-PB9-04
40ACV-SB2-04
0.42
0.58
0.45
0.78
0.31
0.38
40AC-S2-04
0.52
0.95
0.70
1.00
0.38
0.39
40ACV-SB2-06
0.43
0.63
0.50
0.89
0.33
0.39
40AC-S2-06
0.53
0.95
0.80
1.40
0.38
0.39
40ACV-SB3-04
0.42
0.58
0.45
0.78
0.31
0.38
40AC-S3-04
0.52
0.95
0.70
1.00
0.38
0.39
40ACV-SB3-06
0.43
0.63
0.50
0.89
0.33
0.39
40AC-S3-06
0.53
0.95
0.80
1.40
0.38
0.39
40ACV-SB1-04
0.41
0.65
0.50
0.81
0.31
0.35
40AC-S1-04
0.56
0.84
0.83
1.40
0.35
0.40
40ACV-SB1-06
0.43
0.70
0.50
1.03
0.30
0.36
40AC-S1-06
0.57
0.84
0.82
1.40
0.35
0.40
　
Socket
40ACV-PB9-06
40AC-PB9-06
40ACV-PB1-04
40AC-PB1-04
40ACV-PB1-06
40AC-PB1-06
40ACV-SB2-04
0.45
0.60
0.43
0.79
0.45
0.75
40AC-S2-04
0.55
0.87
0.65
0.95
0.65
1.00
40ACV-SB2-06
0.62
0.50
0.45
0.95
0.50
0.92
40AC-S2-06
0.57
1.00
0.70
1.40
0.73
1.40
40ACV-SB3-04
0.45
0.60
0.43
0.79
0.45
0.75
40AC-S3-04
0.55
0.87
0.65
0.95
0.65
1.00
40ACV-SB3-06
0.62
0.50
0.45
0.95
0.50
0.92
40AC-S3-06
0.57
1.00
0.70
1.40
0.73
1.40
40ACV-SB1-04
0.48
0.74
0.45
0.80
0.45
0.80
40AC-S1-04
0.58
1.04
0.75
1.40
0.78
1.40
40ACV-SB1-06
0.70
0.48
0.45
0.97
0.48
1.00
40AC-S1-06
0.60
1.05
0.75
1.40
0.75
1.40




Panel Mount Size


　
Panel Opening
Max Panel Thickness
Min Panel Thickness
Socket
See Drawing
0.5"
0.05"
Plug
0.688"
0.3"
0.05"


Panel Nut Hex Size
Panel Nut Thread
13/16"
11/16"-24UNS


ㅣ40AC Series Socket

  1. Male Thread Socket



Non-Valved
Valved
Thread Size
Length
Width
Height
40AC-S1-04
40ACV-SB1-04
1/4"NPT
1.15"
0.75"
0.93"
40AC-S1-04BSPT
40ACV-SB1-04BSPT
1/4"BSPT
1.15"
0.75"
0.93"
40AC-S1-06
40ACV-SB1-06
3/8"NPT
1.15"
0.75"
0.93"
40AC-S1-06BSPT
40ACV-SB1-06BSPT
3/8"BSPT
1.15"
0.75"
0.93"

 2. In-Line Hose Barb Socket




Non-Valved
Valved
Tube Size
Metric Tube
Length
Width
Height
40AC-S2-04
40ACV-SB2-04
1/4" ID
6.4mm ID
1.90"
0.75"
0.93"
40AC-S2-05
40ACV-SB2-05
5/16" ID
7.9mm ID
1.90"
0.75"
0.93"
40AC-S2-06
40ACV-SB2-06
3/8" ID
9.5mm ID
1.90"
0.75"
0.93"

 3. In-Line PTF Socket



Non-Valved
Valved
Tube Size
Metric Tube
Length
Width
Height
40AC-S9-04
40ACV-SB9-04
1/4" OD, 0.17" ID
6.4mm OD, 4.3mm ID
1.85"
0.75"
0.93"
40AC-S9-06
40ACV-SB9-06
3/8" OD, 1/4" ID
9.5mmOD, 6.4mm ID
1.95"
0.75"
0.93"

4. Panel Mount Hose Barb Socket



Non-Valved
Valved
Tube Size
Metric Tube
Length
Width
Height
40AC-S3-04
40ACV-SB3-04
1/4" ID
6.4mm ID
1.90"
0.75"
0.93"
40AC-S3-05
40ACV-SB3-05
5/16" ID
7.9mm ID
1.90"
0.75"
0.93"
40AC-S3-06
40ACV-SB3-06
3/8" ID
9.5mm ID
1.90"
0.75"
0.93"

5. Panel Mount PTF Socket



Non-Valved
Valved
Tube Size
Metric Tube
Length
Width
Height
40AC-S8-04
40ACV-SB8-04
1/4" OD, 0.17" ID
6.4mm OD, 4.3mm ID
1.87"
0.75"
0.93"
40AC-S8-06
40ACV-SB8-06
3/8" OD, 1/4" ID
9.5mmOD, 6.4mm ID
1.95"
0.75"
0.93"

6. In-Line Push-In Socket



Non-Valved
Valved
Tube Size
Metric Tube
Length
Width
Height
40AC-S17-04
40ACV-SB17-04
1/4" OD
6.4mm OD
1.93"
0.75"
0.93"

7. Panel Mount Push-In Socket



Non-Valved
Valved
Tube Size
Metric Tube
Length
Width
Height
40AC-S18-04
40ACV-SB18-04
1/4" OD
6.4mm OD
1.93"
0.75"
0.94"

ㅣ40AC Series Plugs

1. Male Thread Plug



Non-Valved
Valved
Thread Size
Length(nv/v)
Width
Height
40AC-PB1-04
40ACV-PB1-04
1/4"NPT
1.25"/1.65"
0.63"
0.63"
40AC-PB1-04BSPT
40ACV-PB1-04BSPT
1/4"BSPT
1.25"/1.65"
0.63"
0.63"
40AC-PB1-06
40ACV-PB1-06
3/8"NPT
1.25"/1.65"
0.75"
0.75"
40AC-PB1-06BSPT
40ACV-PB1-06BSPT
3/8"BSPT
1.25"/1.65"
0.75"
0.75"

2. In-Line Hose Barb Plug



Non-Valved
Non-Valved
Tube Size
Metric Tube
Length(nv/v)
Width
Height
40AC-PB2-04
40ACV-PB2-04
1/4" ID
6.4mm ID
1.25"/1.94"
0.70"
0.70"
40AC-PB2-05
40ACV-PB2-05
5/16" ID
7.9mm ID
1.25"/1.94"
0.70"
0.70"
40AC-PB2-06
40ACV-PB2-06
3/8" ID
9.5mm ID
1.25"/1.83"
0.70"
0.70"

3. In-Line PTF Plug



Non-Valved
Non-Valved
Tube Size
Metric Tube
Length(nv/v)
Width
Height
40AC-PB9-04
40ACV-PB9-04
1/4" OD, 0.17" ID
6.4mm OD, 4.3mm ID
1.25"/1.89"
0.63"
0.63"
40AC-PB9-06
40ACV-PB9-06
3/8" OD, 1/4" ID
9.5mmOD, 6.4mm ID
1.40"/1.83"
0.63"
0.63"

4. Panel Mount Hose Barb Plug



Non-Valved
Valved
Tube Size
Metric Tube
Length(nv/v)
Width
Height
40AC-PB3-04
40ACV-PB3-04
1/4" ID
6.4mm ID
1.86"/2.01"
0.75"
0.75"
40AC-PB3-05
40ACV-PB3-05
5/16" ID
7.9mm ID
1.91"/2.05"
0.75"
0.75"
40AC-PB3-06
40ACV-PB3-06
3/8" ID
9.5mm ID
1.86"/2.01"
0.75"
0.75"

5. Panel Mount PTF Plug



Non-Valved
Valved
Tube Size
Metric Tube
Length(nv/v)
Width
Height
40AC-PB8-04
40ACV-PB8-04
1/4" OD, 0.17" ID
6.4mm OD, 4.3mm ID
1.77"/1.91"
0.63"
0.80"
40AC-PB8-06
40ACV-PB8-06
3/8" OD, 1/4" ID
9.5mmOD, 6.4mm ID
1.90"/2.04"
0.63"
0.80"

6. Elbow Hose Barb Plug



Non-Valved
Valved
Tube Size
Metric Tube
Length(nv/v)
Width
Height
40AC-PB4-04
40ACV-PB4-04
1/4" ID
6.4mm ID
1.10"/1.35"
0.63"
1.30"
40AC-PB4-06
40ACV-PB4-06
3/8" ID
9.5mm ID
1.10"/1.35"
0.63"
1.30"

7. Elbow PTF Plug



Non-Valved
Valved
Tube Size
Metric Tube
Length(nv/v)
Width
Height
40ACX-PB10-04
40ACV-PB10-04
1/4" OD, 0.17" ID
6.4mm OD, 4.3mm ID
1.09"1.19"
0.63"
1.15"
40AC-PB10-06
40ACV-PB10-06
3/8" OD, 1/4" ID
9.5mmOD, 6.4mm ID
1.22"/1.37"
0.63"
1.30"

8. Elbow Male Thread Plug



Non-Valved
Valved
Thread Size
Length(nv/v)
Width
Height
40AC-PB16-04
40ACV-PB16-04
1/4"NPT
1.20"/1.35"
0.70"
1.47"

9. In-Line Push-In Plug



Non-Valved
Valved
Tube Size
Metric Tube
Length(nv/v)
Width
Height
40AC-PB17-04
40ACV-PB17-04
1/4" OD
6.4mm OD
1.81"/1.97"
0.70"
0.70"

10. Panel Mount Push-In Plug



Non-Valved
Valved
Tube Size
Metric Tube
Length(nv/v)
Width
Height
40AC-PB18-04
40ACV-PB18-04
1/4" OD
6.4mm OD
1.88"/2.03"
0.75"
0.75"

11. Panel Mount Push-In Plug



Non-Valved
Length(nv/v)
Width
Height
40AC-PB6
0.93"
0.63"
0.63"
