50BAC Coupling
 50 Series - 1/4" Flow Size

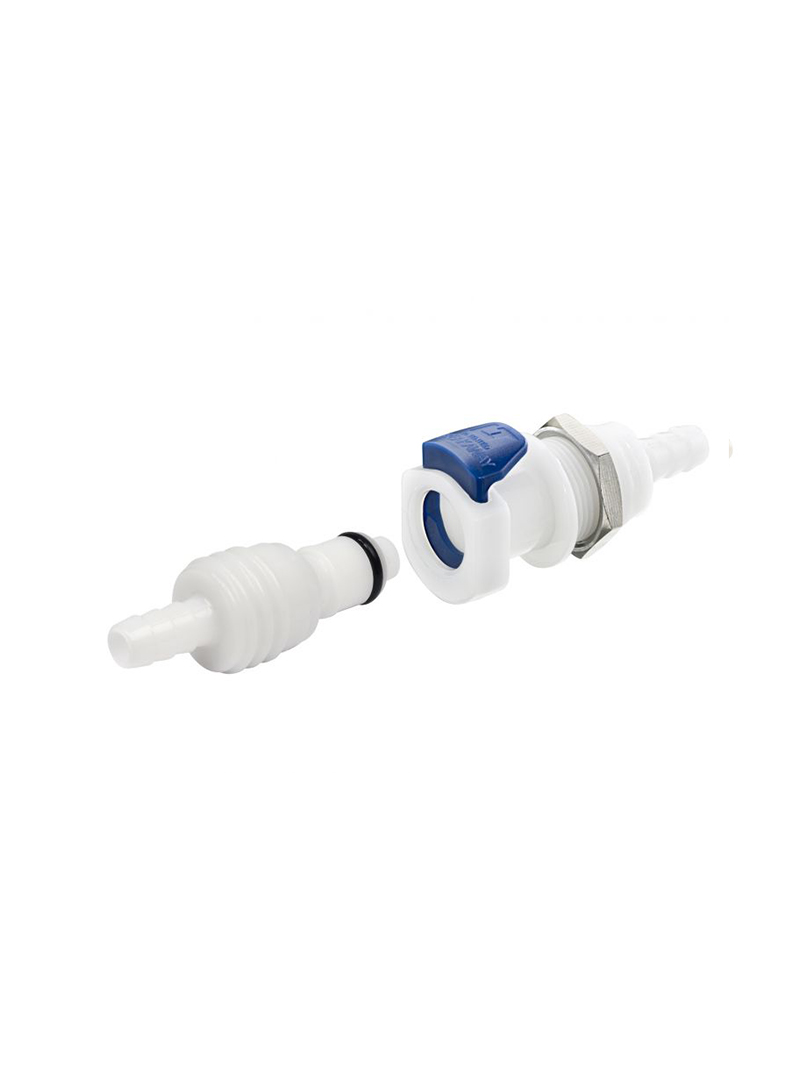

50BAC Series Breakaway Coupling


LinkTech가 특허를 받은 Breakaway 커넥터는 커플링을 단순하게 잡아당김으로써 빠르고 누수의 걱정없는 탈착이 가능해져서 안전성을 개선하였습니다.



50BAC 시리즈 커플링은 탈착의 2가지 방법을 용이하게 하는 새롭게 특허받은 디자인을 이용했습니다.

이 혁신적인 커플링은 커플링에 당겨지는 힘이 걸리거나 엄지 누르개를 누르게 되면 탈착되도록 설계되었습니다.


LinkTech의 독특한 50BAC 커플링은 역 필드 호환성이 가능하면서 모든 50AC 및 50GP 플러그와 상호 체결이 가능합니다.

ㅣ성능범위 & 재질 및 구조

50BAC Coupling

성능 범위
작동 압력
0 psi ~ 20psi
온도
-18°C ~ 82°C
유량 용량
1/4"
 재질 및 구조
몸통과 끝단
아세탈 (POM)
내부 밸브
아세탈 (POM)
내부 밸브 스프링
316 스테인레스 철
오링
FDA 및 NSF 등급의 Buna-N (다른 재질 사용 가능)
엄지 누르개
아세탈 (POM)

ㅣ공기 & 물 유량 & 해체력

50BAC 공기유량
50BAC 물유량
50BAC 해체력


Q = 분당 갤런 단위 유량

Cv = 평균 유량

ΔP =  커플링 통과 압력 차

S = 액체의 비중


* 유량의 범위

아래 데이터는 LinkTech 커플링의 액체 유량을 나타냅니다. 각각의 커플링 조합은 실온(21°C)에서 테스트 되었습니다.

50BAC Series Coupling - Cv 값


Socket
50ACV-PB2-04
50AC-PB2-04
50ACV-PB2-06
50AC-PB2-06
50ACV-PB9-04
50AC-PB9-04
50BACV-SB2-04
0.42
0.58
0.45
0.78
0.31
0.38
50BAC-S2-04
0.52
0.95
0.70
1.00
0.38
0.39
50BACV-SB2-06
0.43
0.63
0.50
0.89
0.33
0.39
50BAC-S2-06
0.53
0.95
0.80
1.40
0.38
0.39
50BACV-SB3-04
0.42
0.58
0.45
0.78
0.31
0.38
50BAC-S3-04
0.52
0.95
0.70
1.00
0.38
0.39
50BACV-SB3-06
0.43
0.63
0.50
0.89
0.33
0.39
50BAC-S3-06
0.53
0.95
0.80
1.40
0.38
0.39
50BACV-SB1-04
0.41
0.65
0.50
0.81
0.31
0.35
50BAC-S1-04
0.56
0.84
0.83
1.40
0.35
0.40
50BACV-SB1-06
0.43
0.70
0.50
1.03
0.30
0.36
50BAC-S1-06
0.57
0.84
0.82
1.40
0.35
0.40
　
Socket
50ACV-PB9-06
50AC-PB9-06
50ACV-PB1-04
50AC-PB1-04
50ACV-PB1-06
50AC-PB1-06
50BACV-SB2-04
0.45
0.60
0.43
0.79
0.45
0.75
50BAC-S2-04
0.55
0.87
0.65
0.95
0.65
1.00
50BACV-SB2-06
0.62
0.50
0.45
0.95
0.50
0.92
50BAC-S2-06
0.57
1.00
0.70
1.40
0.73
1.40
50BACV-SB3-04
0.45
0.60
0.43
0.79
0.45
0.75
50BAC-S3-04
0.55
0.87
0.65
0.95
0.65
1.00
50BACV-SB3-06
0.62
0.50
0.45
0.95
0.50
0.92
50BAC-S3-06
0.57
1.00
0.70
1.40
0.73
1.40
50BACV-SB1-04
0.48
0.74
0.45
0.80
0.45
0.80
50BAC-S1-04
0.58
1.04
0.75
1.40
0.78
1.40
50BACV-SB1-06
0.70
0.48
0.45
0.97
0.48
1.00
50BAC-S1-06
0.60
1.05
0.75
1.40
0.75
1.40




Panel Mount Size


　
Panel Opening
Max Panel Thickness
Min Panel Thickness
Socket
See Drawing
0.5"
0.05"
Plug
0.688"
0.3"
0.05"


Panel Nut Hex Size
Panel Nut Thread
13/16"
11/16"-24UNS


ㅣ50BAC Series Socket

  1. Male Thread Socket



Non-Valved
Valved
Thread Size
Length
Width
Height
50BAC-S1-04
50BACV-SB1-04
1/4" NPT
1.40"
0.75"
0.94"
50BAC-S1-06
50BACV-SB1-06
3/8" NPT
1.40"
0.75"
0.94"

 2.  In-Line Hose Barb Socket, Short Body




Non-Valved
Tube Size
Metric Tube
Length
Width
Height
50BAC-S2-04
1/4" ID
6.4mm ID
1.35"
0.75"
0.94"
50BAC-S2-06
3/8" ID
9.5mm ID
1.35"
0.75"
0.94"

 3. In-Line Hose Barb Socket, Long Body



Non-Valved
Valved
Tube Size
Metric Tube
Length
Width
Height
50BAC-S2-04LB
50BACV-SB2-04
1/4" ID
6.4mm ID
2.02"
0.75"
0.94"
50BAC-S2-05LB
50BACV-SB2-05
5/16" ID
7.9mm ID
2.02"
0.75"
0.94"
50BAC-S2-06LB
50BACV-SB2-06
3/8" ID
9.5mm ID
2.02"
0.75"
0.94"

4. In-Line PTF Socket, Long Body



Non-Valved
Valved
Tube Size
Metric Tube
Length
Width
Height
50BAC-S9-04LB
50BACV-SB9-04
1/4" OD, 0.17" ID
6.4mm OD, 4.3mm ID
1.95"
0.75"
0.93"
50BAC-S9-06LB
50BACV-SB9-06
3/8" OD, 1/4" ID
9.5mmOD, 6.4mm ID
2.05"
0.75"
0.93"

5. Panel Mount Hose Barb Socket (Gasket Sold Separately)



Non-Valved
Valved
Tube Size
Metric Tube
Length
Width
Height
50BAC-S3-04
50BACV-SB3-04
1/4" ID
6.4mm ID
2.10"
0.90"
1.05"
50BAC-S3-05
50BACV-SB3-05
5/16" ID
7.9mm ID
2.10"
0.90"
1.05"
50BAC-S3-06
50BACV-SB3-06
3/8" ID
9.5mm ID
2.10"
0.90"
1.05"

6. Panel Mount PTF Socket (Gasket Sold Separately)



Non-Valved
Valved
Tube Size
Metric Tube
Length
Width
Height
50BAC-S8-04
50BACV-SB8-04
1/4" OD, 0.17" ID
6.4mm OD, 4.3mm ID
1.97"
0.91"
1.05"
50BAC-S8-06
50BACV-SB8-06
3/8" OD, 1/4" ID
9.5mmOD, 6.4mm ID
2.10"
0.91"
1.05"

7. Panel Mount Socket Sealing Gasket



Part No
Material
O.D.
Thickness
C11027
Buna-N
0.88" OD
0.050"
C11073
EPDM
0.88" OD
0.050"
