• 이송 유량은 0.6 ~ 3400 mL/min; 카트리지 유량: 0.005 ~ 1700 mL/min

• 모듈 형식이라 모터와 컨트롤러를 7.6m 까지 떨어뜨려 놓을 수 있습니다.

• 아래와 같이 Dispensing할 수 있습니다.

    mL - 매번 Dispensing시 mL 단위의 양

    Copy -  1 ~ 9999 Dispensing 반복

    SEC -  매번의 Dispensing를 1 ~ 9999초 간격으로 시행할 수 있음

• Dispensing 사이클의 간격을 프로그래밍할 수 있습니다.

• 유량, Dispensing 양, 반복 회수를 관찰할 수 있으며, LED 창에서 rpm을 확인할 수 있습니다.

• 반복 Dispensing 및 동일 Dispensing 카피용에 적합합니다.

• brushless 모터이기 때문에 유지 보수가 필요하지 않습니다.

• 양 방향 모터 작업이 가능합니다.

• 튜브 사이즈 별 하나의 Calibration 값을 저장할 수 있습니다.

• 모델명 77301-30은 먼지 방지 및 세척용도의 강한 수압용에 내성이 있는 IP56 등급의 모터와 컨트롤러입니다.

• 보호 전원 스위치는 드라이브 뒤쪽에 자리하고 있습니다.

• 불이 들어오는 표시장치는 파워가 들어왔음을 알려줍니다.

• 밀봉된 막 키패드를 통해 아래 지시의 프로그래밍과 작동이 간단히 이뤄집니다.

  튜브 사이즈

  유량

  이송 방향

  이송 단위 (국제 규격 또는 미국식)

  모터 속도

  총 이송량

  Dispense (양/복사/시간)

  사이클 수

  시작/멈춤 시간

  조정 모드 (원격/ 내부적)

  Prime

  시작/멈춤

  Calibration

1. 펌프 헤드를 장착하고 튜브를 넣습니다.

2. 펌프의 전원을 켜시고 튜브 사이즈를 선택합니다.

3. 모드를 선택합니다.

4. 모터의 진행 방향을 선택합니다.

5. Prime과 펌프의 유체 Calibration 값을 설정합니다. (필요한 경우)

6. 위/아래 키를 이용하여 유량과 Dispensing 양을 설정합니다.

7. 시작키를 누릅니다.

• 모터와 컨트롤러의 연결용 방수 기능의 7.6m 케이블이 공급됩니다.

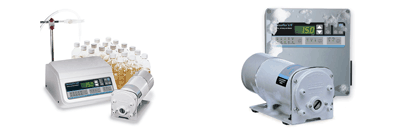

벤치톱 모듈 드라이브

• 컨트롤러의 DB15 Female 커넥션으로 원격 조정이 가능합니다.

• 0 ~ 20 mA, 4 ~ 20 mA 또는 0 ~ 10 V

• 건식 접속 단자 등급: 5 VDC, 15 mA

• 순간 멈춤/시작 용도로 풋스위치를 사용할 수 있습니다.

벽 장착 컨트롤러가 포함된 모듈 드라이브

• 내후성 커넥터로 연결된 컨트롤러로 원격 조정이 가능합니다. (77033-32의 원격 조정 케이블은 따로 구매하실 수 있습니다.)

• 0 ~ 20 mA, 4 ~ 20 mA, 또는 0 ~ 10 A

• 건식 접촉 단자 등급: 5VDC, 15 mA

1. 알맞은 튜브 사이즈와 유량을 설정합니다.

2. CAL 버튼을 누르면 Calibration 양이 나타납니다.

3. START 버튼을 누르면 저장된 메모리가 특화된 샘플 회수를 폐기하고 자동적으로 멈춥니다.

4. 샘플의 무게와 양을 측정합니다.

5. 위/아래 버튼을 사용하여 알맞은 부분을 선택하고, 사이즈 버튼을 누릅니다.

  (최대 눈금량 수정은 ±50%입니다.)

   주의 : 마이크로프로세서는 전원이 꺼진 후에도 각 튜브 사이즈별로 하나의 특정 Calibration 값을

  기억하고 있습니다.

• 특별 키작동으로 키패드를 잠글 수 있습니다.

L/S Variable-Speed Modular Digital Dispensing Drive 사양
